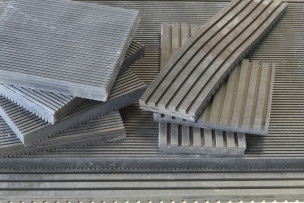

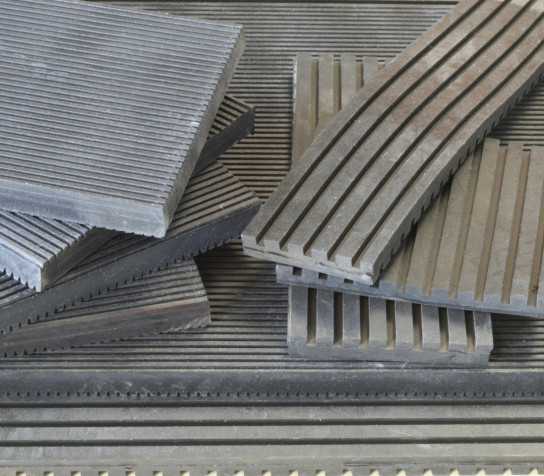

La suspension ISOPLAQUES se présente sous la forme de plaques de caoutchouc synthétique inaltérable, d'excellente tenue dans le temps, à double striures inversées. Les ISOPLAQUES sont proposées en 8 et de dureté de 45 ou 65 shores.
DECIBEL FRANCE met à votre disposition ses ingénieurs spécialisés afin de déterminer la suspension optimum.
Isoplaque
Domaine d’application
- Isolation antivibratile de machines-outils, moteurs, centrales thermiques, pompes, groupes électrogènes, colliers antivibratiles pour suspensions de gaines, tuyauteries.
- Les ISOPLAQUES peuvent être également employées dans toutes les applications d'isolations antivibratiles de massif de machine sous pré-dalle.
- La possibilité de découpe et les striures permettent l'utilisation des matériaux en plot indépendant avec plaque de répartition (option).
- Le matériau répond à tous les problèmes vibratoires continus dans l'industrie et le bâtiment pour des objectifs de filtration de plus de 80% à 25Hz.
- Faites appel à nos spécialistes pour toutes déterminations.
Descriptif
L'ISOPLAQUE se présente sous la forme de plaque constituée :
- 100% de caoutchouc synthétique épaisseur 8mm
- De dureté adaptée en fonction des performances recherchées
- De plaque de répartition de charge en option
Avantages
- Rapport coût performance imbattable
- Possibilité de combinaison en épaisseur par simple superposition et collage/Découpe en atelier/Amortissement tridimensionnel
- Très bonne tenue aux agressions chimiques (huiles, graisses, hydrocarbures, produits basiques)
- Mise en oeuvre simple (plan d'implantation et étude sur demande)
- (En option) Assistance technique et mesure de vibration sur site par des ingénieurs spécialisés
Caractéristiques techniques
| Caractéristiques | |
|---|---|
| Dimensions | 450mmx450mm Ep 8mm |
| Dureté | 45 et 65 shore |
| Fonctionnement | de -20°C à +70°C |
| Résistance aux intempéries | utilisation intérieure bâtiments en ambiances normales, très bonne résistance aux huiles, graisses, eau, béton, produits basiques |
| Mise en oeuvre | vérifier la planéité des appuis, du cuvelage, qualifier la nature des vibrations à filtrer |
| Conditionnements | en carton ou palette avec film rétractable |
Écrasement moyen de 1 à 3 ISOPLAQUES S sous charge statique
| Charge en dN/cm² | 1 | 2 | 3 | 7 | 10 | 15 | 20 |
|---|---|---|---|---|---|---|---|
| 1 plaque S / Flèche | 0.25 | 0.5 | 0.75 | 1.5 | 2.25 | 2.75 | 3.12 |
| 2 plaques S superposées / Flèche | 0.62 | 1.25 | 2 | 4.37 | 5.75 | 6.75 | 7.75 |
| 3 plaques 5 superposées / Flèche | 1.25 | 2.5 | 3.75 | 8.25 | - | - | - |
