Panneaux modulaires d'isolation phonique, largeur 450mm, emboitement sans fixation type : rainure languette autoporteur, prêt à poser, renfermant un complexe acoustique d'épaisseur et de constitution variable en fonction des performances acoustiques recherchées.
Panneau acoustique VERTIPHONE® V1
Domaine d’application

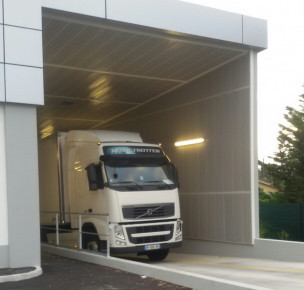

- Création en intérieur ou extérieur d'une cabine, d'un capotage, d'un écran acoustique afin de réduire le niveau sonore d'une machine, d'un équipement bruyant à l'émission.
- Création de zone ou cabine acoustique à l'intérieur d'unité de production, protection de l'environnement contre les bruits industriels.
- Une face absorbante permettant la limitation de l'amplification du bruit à l'intérieur des cabines, capotages, écrans. Création d'une absorption de proximité pour le personnel ou pour la machine.
Descriptif
Le module VERTIPHONE se présente sous la forme d'un caisson autoporteur de largeur 450mm avec emboitement Mâle/Femelle augmentant l'autoportance et permettant l'assemblage.
Il est composé pour la version V1 Ep 50 à 100mm :
- D'une tôle pleine de 7/10 à 10/10ème prélaquée RAL 9002 approchant
- D'un complexe acoustique absorbant avec fibre minérale ou sans fibre (option POLYPHONE) ép. 50 à 100mm avec ou sans âme atténuatrice 5/10 à 20/10ème en fonction des performances recherchées
- D'une tôle multi perforation 5/10ème prélaquée RAL 9002 approchant avec 5 trous de diamètres différents et 35% de vide
Avantages
- Caractéristiques acoustiques excellentes et modulable en fonction des objectifs, option sans fibre
- Nombreux accessoires standards, structure modulaire adaptée "Cabine kit VERTIPHONE", plan de montage
- Largeur du module facilitant la manutention
- Tôle nuagée sans fatigue visuelle avec des performances d'absorption large spectre
- Application intérieure et extérieure module 4m, jusqu'à 6m de haut
- Mise à longueur des panneaux en atelier
Caractéristiques techniques
| Caractéristiques | |
|---|---|
| Performances acoustiques | Rw de 29 à 49dB selon constitution (PV sur demande) |
| Dimensions module | largeur : 450mm - longueur : 4m et 6m pour Ep 50 et 80mm - 5m pour Ep 100mm |
| Anti corrosion | base galvanisée à chaud 150g/m2. Recto : primaire 5 microns et 25 microns en polyester thermoréticulable. Verso : 5 microns de primaire époxy, protection des tranches |
| Résistance aux intempéries | oui pour utilisation en ambiances normales, complexe chimiquement neutre |
| Comportement au feu | fibre minérale et tôle acier M0 |
| Santé et environnement | finition standard avec voile antidéfibrage, option sans fibre avec POLYPHONE 100% recyclable |
| Performances thermiques | conductivité thermique : garnissage laine de roche (LR) : 0,035 W / m / K |
| Conditionnements | sur palette avec film rétractable |
| Couleur standard | RAL 9002 approchant, autres teintes RAL sur demande |
