Panneaux modulaires d'isolation phonique, largeur 450mm, emboitement sans fixation type : rainure languette autoporteur, prêt à poser, renfermant un complexe acoustique d'épaisseur et de constitution variable en fonction des performances acoustiques recherchées.
Panneau Acoustique VERTIPHONE® V0
Domaine d’application

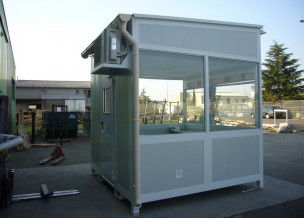

- Création en intérieur ou extérieur d'une cabine, d'un capotage, d'un écran, d'un doublage acoustique afin de réduire le niveau sonore d'une machine, d'augmenter les performances acoustiques de parois existantes.

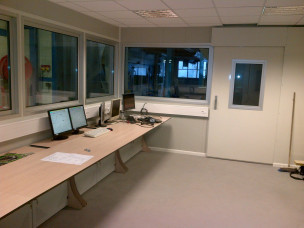

- Création de zone ou cabine acoustique à l'intérieur d'unité de production, application agro-alimentaire ou pharmaceutique, bancs d'essais, poste de commande.
- Deux faces pleines permettant une forte atténuation avec renforcement optionnel dans la lame d'air ou à l'intérieur du panneau. Parfaitement adapté aux doublages externes de parois pour la protection de l'environnement.
Descriptif

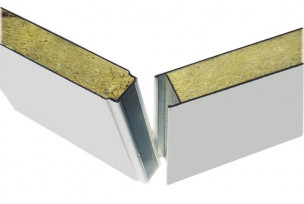

Le module VERTIPHONE se présente sous la forme d'un caisson autoporteur de largeur 450mm avec emboitement Mâle/Femelle augmentant l'autoportance et permettant l'assemblage.
Il est composé pour la version V0 Ep 50 à 100mm :
- D'une tôle pleine sur les deux faces de 7/10 à 10/10ème prélaquée RAL 9002 approchant
- D'un complexe acoustique absorbant avec fibre minérale ou sans fibre (option POLYPHONE) ép. 50 à 100mm avec ou sans âme atténuatrice de 5/10 à 20/10ème en fonction des performances recherchées
Avantages
- Caractéristiques acoustiques excellentes et modulable en fonction des objectifs, option sans fibre
- Nombreux accessoires standards, structure modulaire adaptée "Cabine kit VERTIPHONE", plan de montage
- Largeur du module facilitant la manutention
- Forte isolation aux basses fréquences, adaptée au doublage de parois existantes
- Application intérieure et extérieure module jusqu'à 5m de haut
- Mise à longueur des panneaux en atelier
Caractéristiques techniques
| Caractéristiques | |
|---|---|
| Performances acoustiques | Rw de 38 à 50dB selon constitution (PV sur demande) |
| Dimensions module | largeur : 450mm - longueur : 5m |
| Anti corrosion | base galvanisée à chaud 150g/m2. Recto : primaire 5 microns et 25 microns en polyester thermoréticulable. Verso : 5 microns de primaire époxy, protection des tranches |
| Résistance aux intempéries | oui pour utilisation en ambiances normales, complexe chimiquement neutre |
| Comportement au feu | fibre minérale et tôle acier M0 |
| Santé et environnement | finition standard avec voile antidéfibrage, option sans fibre avec POLYPHONE 100% recyclable |
| Performances thermiques | conductivité thermique : garnissage laine de roche (LR) : 0,035 W / m / K |
| Conditionnements | sur palette avec film rétractable |
| Couleur standard | RAL 9002 approchant, autres teintes RAL sur demande |
