Silencieux cylindrique d'échappement d'air comprimé prêt à l'emploi, connectable sur toute sortie d'air comprimé, diamètre d'entrée standard de 1/4 pouce à 2 pouces, pression nominale 6,3 bars. Les silencieux grâce à une conception brevetée permettent la réduction du bruit d'échappement d'air sans perte de charge, sans entretien avec des performances supérieures à 30dB(A).
Silencieux d'échappement d'air comprimé
Domaine d’application
Réduction du bruit d'échappement d'air comprimé provenant de vérins, électrovannes, vidanges de cuves, tout échappement d'air comprimé en évitant l'encrassement, les chutes de performances, le colmatage liés à l'augmentation des pertes de charge. Les silencieux DB offrent une large gamme jusqu'à 2 pouces (DB60) avec option tout inox pour les applications agro alimentaires, médicales. Plusieurs sorties peuvent être raccordées sur le même silencieux, en fonction des débits, temps de décharge, simultanéité de fonctionnement.

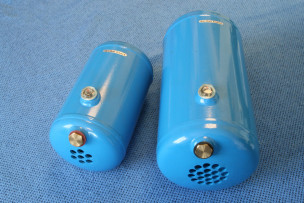

Descriptif
Le silencieux DB est constitué :
- D'une entrée filetée de 1/4 pouce à 2 pouces
- D'un corps cylindrique en acier avec finition poudre de polyester RAL 5015
- D'un orifice de vidange en partie basse du silencieux et d'un voyant de niveau d'huile
- D'une fixation latérale
Avantages
- Perte par insertion élevée sans perte de charge
- Pas de fibre, aucun entretien
- Groupement de plusieurs échappements consécutifs
- Option tout inox
- Niveau d'huile et bouchon de vidange
- Gamme standard étendue
Caractéristiques techniques
| Caractéristiques | |
|---|---|
| Dimensions | voir tableau |
| Anti corrosion | Acier peint - option inox |
| Résistance aux intempéries | utilisation intérieure bâtiments, carter machine |
| Comportement au feu | tôle propre M0 (hors rétention d’huile) |
| Santé et environnement | absence de fibre |
| Raccordements et fixation | tuyau souple et T de raccordement fileté, fixation sur un support rigide grâce à la platine soudée, près des échappements, pression de fonctionnement : 6,3 bars |
| Conditionnements | sur palette avec film rétractable |
Dimensions / Performances
Perte par insertion selon norme NF E 49-340 et test à pression nominale de 6,3 bars
| Référence DECIBEL FRANCE | Diamètre entrée en pouce | Diamètre silencieux en mm | Longueur hors tout en mm | Poids en kg | Gain moyen en dB(A) |
|---|---|---|---|---|---|
| DB17 | 3/8 " gaz | 114 | 211 | 3.3 | 36 |
| DB21 | 1/2 " gaz | 140 | 301 | 6 | 33 |
| DB34 | 1 " gaz | 140 | 412 | 8 | 33 |
| DB49 | 1.5 " gaz | 168 | 514 | 25 | 25 |
| DB60 | 2 " gaz | 273 | 770 | 40 | 20 |
